Componentes-chave de uma bateria de lítio explicados

A bateria de íon-lítio É um sistema eletroquímico complexo constituído por diversos componentes essenciais que trabalham em conjunto para armazenar e liberar energia elétrica. A seguir, uma explicação dos principais componentes:

1. Cátodo (eletrodo positivo)

• Material: Normalmente um óxido de lítio metálico (ex.: LiCoO₂, LiFePO₄, NMC, NCA).

• Função: Armazena íons de lítio quando a bateria está descarregada. A escolha do material do cátodo determina a capacidade, a voltagem e a estabilidade da bateria.

• Impacto: Diferentes materiais oferecem vantagens e desvantagens em termos de densidade energética, segurança e custo.

2. Ânodo (Eletrodo Negativo)

• Material: Tradicionalmente grafite, mas ânodos à base de silício estão surgindo para maior capacidade.

• Função: Hospeda íons de lítio durante o carregamento (por intercalação ou formação de liga). A estrutura do ânodo afeta a velocidade de carregamento e a vida útil do ciclo.

• Nota: Durante a descarga, os íons de lítio movem-se do ânodo de volta para o cátodo.

3. Eletrólito

• Composição: Um sal de lítio (ex.: LiPF₆) dissolvido em solventes orgânicos (ex.: carbonato de etileno).

• Função: Conduz íons de lítio entre o cátodo e o ânodo, impedindo o fluxo de elétrons (os elétrons viajam externamente pelo circuito).

• Desafio: Deve ser estável, não inflamável e funcionar em uma ampla faixa de temperatura. Eletrólitos de estado sólido estão sendo desenvolvidos para maior segurança.

4. Separador

• Material: Uma membrana polimérica porosa (ex.: polietileno ou polipropileno).

• Função: Separa fisicamente o cátodo e o ânodo para evitar curtos-circuitos, permitindo ao mesmo tempo o transporte de íons através de seus poros.

• Propriedade crítica: Capacidade de desligamento térmico (os poros se fecham em altas temperaturas para interromper as reações).

5. Colecionadores Atuais

• Lado do cátodo: Folha de alumínio (leve e estável em altas voltagens).

• Lado do ânodo: Folha de cobre (condutora e resistente à reação com lítio).

• Função: Coletar e transferir elétrons entre os eletrodos e o circuito externo.

6. Ligantes e aditivos condutores

• Aglutinante: (ex.: PVDF) mantém as partículas do material ativo unidas e fixadas ao coletor de corrente.

• Aditivos condutores (ex.: negro de fumo) melhoram a condutividade do eletrodo.

• Função: Garantir a integridade estrutural e o fluxo eficiente de elétrons dentro dos eletrodos.

7. Revestimento

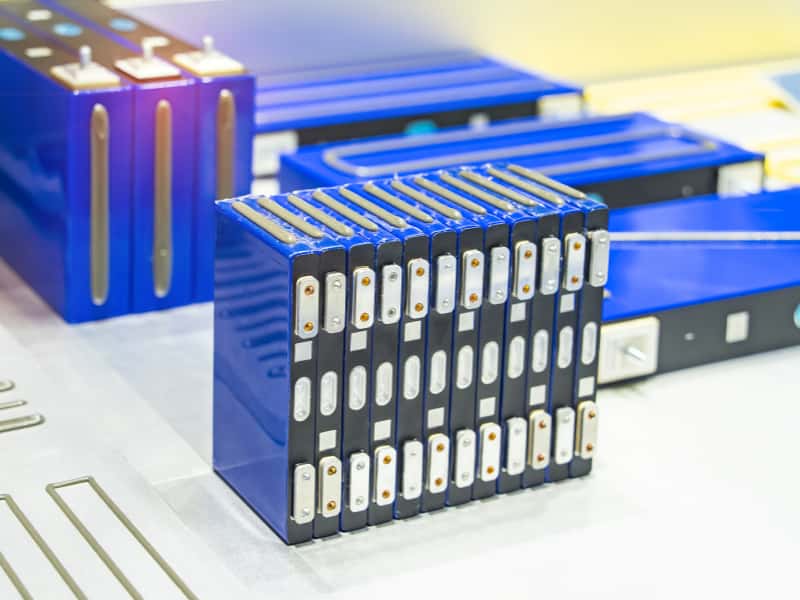

Aplicação em veículos elétricos: Esses indivíduos células de bateria de íon de lítio para carro São integradas modularmente em grandes conjuntos de baterias. Dependendo das necessidades de energia do veículo, milhares de células são conectadas em série e em paralelo para fornecer a densidade de energia e a voltagem necessárias.

• Tipos: Cilíndricas (ex.: 18650), prismáticas ou em formato de bolsa (pacote flexível).

• Função: Encapsula componentes, fornece suporte mecânico e pode incluir aberturas de segurança (para liberação de gás).

8. Sistema de Gerenciamento de Bateria (BMS)

Sistemas de Gerenciamento de Base (BMS) em Sistemas de Alta Tensão: O BMS é particularmente vital para aplicações de alta tensão. Por exemplo, em um Bateria de íon de lítio de 72 V para carrinho de golfe ou um Bateria de íon de lítio de 60 V para carrinho de golfeO BMS garante que cada célula opere dentro de limites seguros, equilibrando a carga para maximizar a autonomia do veículo e a vida útil da bateria.

Como eles trabalham juntos

Esse movimento eficiente de íons é o que impulsiona a mobilidade moderna, desde a precisão exigida em um bateria de íon de lítio célula de bateria de carro para o desempenho de ciclo de trabalho pesado necessário para uma bateria de íon-lítio de 60V para carrinho de golfe.

Durante o carregamento, os íons de lítio se desintercalam do cátodo, movem-se através do eletrólito e se inserem no ânodo (enquanto os elétrons fluem externamente). Durante a descarga, o processo se inverte, gerando uma corrente elétrica.

Evolução e Tendências

• Baterias de estado sólido: Substituem os eletrólitos líquidos por condutores sólidos, oferecendo maior segurança e densidade de energia.

• Ânodos de silício: aumentam a capacidade, mas enfrentam problemas de expansão.

• Cátodos sem cobalto: reduzem custos e preocupações éticas (ex.: LFPs).

Nota de segurança

Eletrólitos inflamáveis ​​e riscos de fuga térmica exigem projetos de engenharia robustos. Inovações como separadores revestidos de cerâmica e sistemas avançados de gerenciamento predial (BMS) são cruciais para a segurança.

A engenharia precisa desses componentes determina o desempenho, a vida útil, a segurança e o custo de uma bateria — fatores essenciais em aplicações que vão desde eletrônicos de consumo a veículos elétricos e armazenamento em redes elétricas.

Resumo rápido e perguntas frequentes

P: Qual é a voltagem ideal para uma bateria de lítio de carrinho de golfe?

R: Depende do seu motor. A maioria dos carrinhos de golfe modernos de alta velocidade usa uma bateria de íon-lítio de 72V para obter melhor torque, enquanto os modelos padrão normalmente usam uma bateria de íon-lítio de 60V.

P: Posso substituir as baterias de chumbo-ácido por baterias de íon-lítio para carro?

A: Sim, as baterias de lítio oferecem o triplo da vida útil e um peso significativamente menor, tornando-as a melhor opção para veículos elétricos modernos e carrinhos de golfe.
